Ontwerpvrijheid
hand in hand met kwaliteit

Voorbeelden - Bouwconcepten - Hulpmiddelen

Ter inspiratie; Praktijkvoorbeelden, Voorbeeldconcepten en "Handige hulpjes".

Praktijkvoorbeelden / Bouwconcepten



Prefab-gevelbanden met bloemmotief

Baksteengevels onderbroken door gevelbanden met bloemmotief zijn het voornaamste kenmerk van 67 nieuwbouwwoningen in Leidschenveen. De verdiepte bloemvorm leende zich bij uitstek om te worden gegoten in zelfverdichtend beton.



Verrassende prefab-gevelbanden



De gevelbanden gaan via buiten- en binnenhoeken de gevels om, waarbij het bloempatroon mooi moet doorlopen.



Om de binnenhoeken strak in verstek te krijgen werd de ’contra-strook’ bedacht, een rubberstrook precies gecontramald aan de rubbervorm in de mal. Deze strook sloot de bodem van de mal perfect af. Door de strook in verstek te zagen en in dezelfde hoek een stalen schot op de zaagsnede te laten aansluiten, ontstond de schuine rand aan de gevelbanden. ’Eerst denken, dan doen’ was het devies. Gevolg: een probleemloze productie en plaatsing.

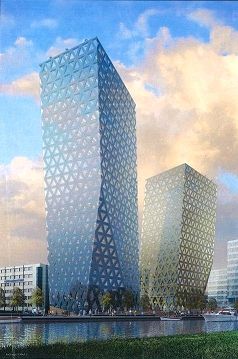

 Palmtoren 1 - Nieuwegein
Ook deze gevelelementen zijn prefab-betonHet project palmtoren is een voorbeeld van 'niet alledaagse' gevelelementen.

Toch is het prefab waar u naar kijkt!



 De toren wordt ca. 83 meter hoog, telt 23 verdiepingen, staat 7,20 meter schuin en is
aan de onderzijde schuin afgesneden.

Vanwege de hoogte en de scheefstand en de afgesneden wig, moest de gevel ook nog eens bijdragen aan de totale stabiliteit.

Deze bijzondere gevelelementen hebben een afmeting van ca. 7200 x 3500 mm.

Tot de tiende verdieping hebben ze een dikte van 350 mm en daarboven zijn ze slanker omdat minder druk vanuit de constructie hoeft te worden opgevangen. Zo wordt geld en materiaal bespaard zonder enige concessie aan vorm en functie.


"Gouden ontwerpregels"

Met prefab-oplossingen is veel mogelijk.

Door de volgende ontwerpuitgangspunten te hanteren bereikt u een optimaal effect.



Grondgebonden woningen

  • Houdt installaties bereikbaar (scheiding drager/inbouw)
  • Geef binnenwanden bij voorkeur geen dragende functie (zo blijft de binnenruimte flexibel indeelbaar/aanpasbaar)
  • Zorg dat de woning in een latere fase uitbreidbaar blijft (vooral aan de achterzijde van de woning)
  • Hanteer modulaire ontwerpmaten



Appartementen

  • Kies voor grote kolomvrije binnenruimtes zonder dragende binnenwanden (zo blijft de binnenruimte flexibel indeelbaar)
  • Kies voor voldoende massa in het gebouw in het kader van geborgde geluidsprestaties (geluidshinder staat hoog in de ergernis top-10)
  • Houdt de gevelinvulling aanpasbaar (voor een latere upgrade van het gebouw)
  • Houdt installaties bereikbaar (scheiding drager/inbouw)



Hulp bij productkeuze

Vloerenwijzer

Welke vloer moet waar? Het maken van deze keuze kan moeilijk zijn. Om u hierbij te helpen is de vloerenwijzer ontwikkeld. Zo vindt u gemakkelijk in 4 stappen de geschikte vloer.
